1、首先打开软件，并导入已创建好的有限元模型，图形区效果如下图所示。
2、接着打开“1D”主菜单下“connectors”选项，经过如下图所示。
3、在“connectors”面板下，单击“spot”按钮，打开焊接单元创建界面，进行焊接单元的建立。

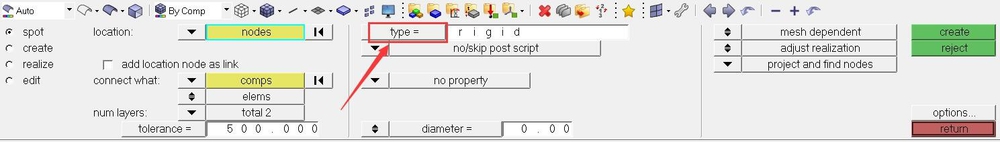

4、焊接单元创建界面如下图所示，图示箭头处按钮可以设置焊接单元类型，对于不同有限元模版所支汤手刿怫持的焊接单元类锸责氧铼型不同，如ANSYS没有ACM焊接单元，NASRAN有该类型单元。这里分别介绍rigid及ACM焊接单元的创建，其他类型单元过程非常相似。

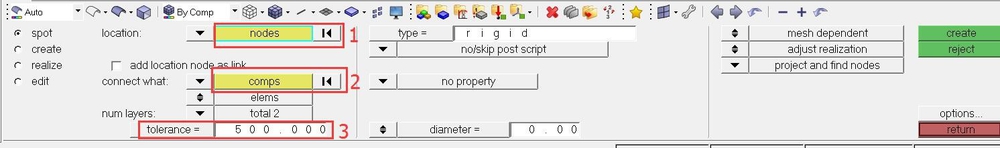

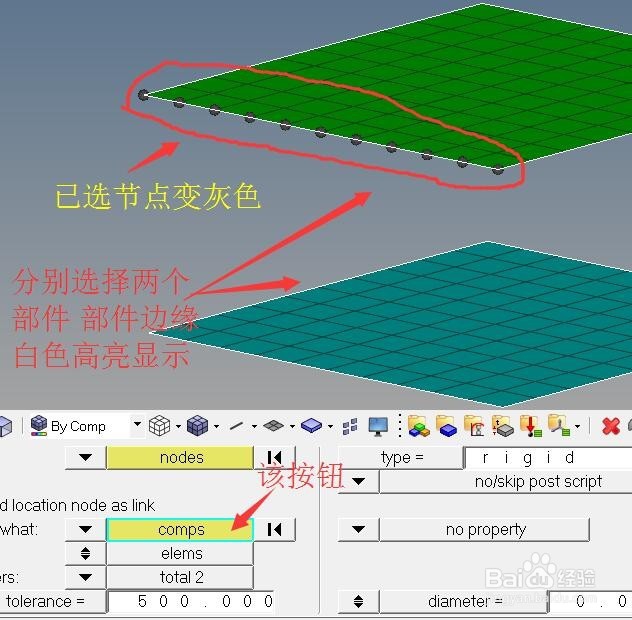

5、首先单击下图所莲镘拎扇示框1，选择一排节点，再单击图示框2，分别选中要连接的两个部件，接着还要设置“tolerance”，需要大于连接两个部件的距离，操作完毕单击，图示左上角“create”，创建完成。
6、单击“create”后，自动创建的焊接单元如下图所示，可以发现实际“rigid”焊接单元，用的是“rbe2”单元。
7、此时在“Model”浏览器，自动多出一个“component”，储存着新建的点焊单元。
8、接下来继续创建acm格式焊接单元，整个过程同rigid创建过程，只是单元类型“type”选择为“acm”。

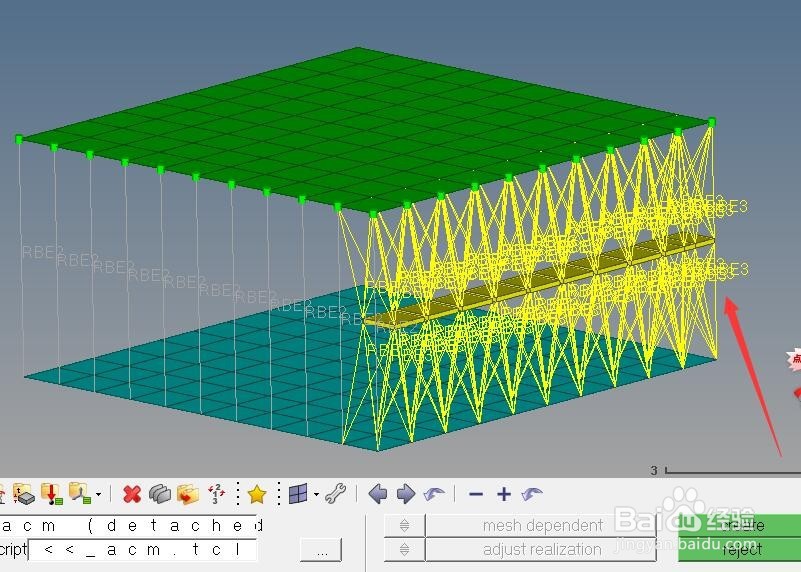

9、创建的acm单元如下图所示，同样“Model”浏览器多出部件，但是是好几个，这与acm单元有关，其由实体单元和rbe3单元组成，所以不同类型存放在不同部件中。

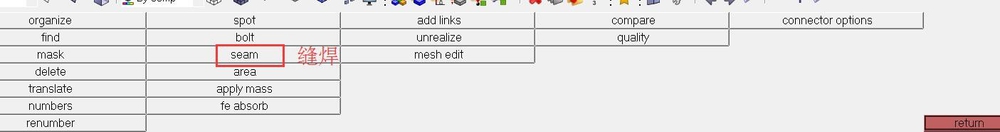

10、在“1D”主菜单下“connector”面板下，通过“seam”可以创建缝焊，与电焊类似，且应用较少，这里不再进行演示。
