1、启动Creo软件，Creo软件界面中点击打开文件图标，在打开文件对话框中，类型下拉列表中选择“所有文件”，然后选择显示的STP文件，点击“导入”。
2、在接下来弹出的“导入新模型”对话框中，建议勾选“使用模板”，其余可以接受默认，点击确定。

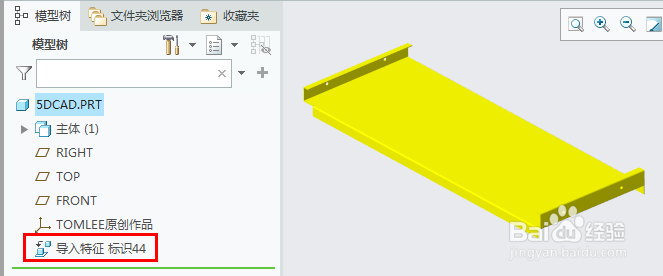

3、导入模型后不要急于操作转换，应该先检查下模型，特别是一些倒圆角和止裂槽的几何细节位置。本例在止裂槽处就有个问题部位，有破粹的小面，这是不符合零件设计的。
4、如果不做任何检查，本例直接转换钣金零件，操作也是成功的。等到后面继续细节设计或者出图的时候还是会发现此处问题，终归是要解决的，所有导入文件一定要检查一下，看看有没有问题，数据转换时常都会有问题发生的。
5、那这些小碎面怎么处理呢，可以删除后修补破烂面，但是这里我们的目标是转换成钣金零件，而零件表面又是完整的，所以我们可以采用复制曲面的方式来完成钣金转换。
6、按住ctrl键，多选的方式，将零件外表面全部选中。注意只选择单侧外表面，未来转换钣金后我们再使用偏移壁生成壁厚。

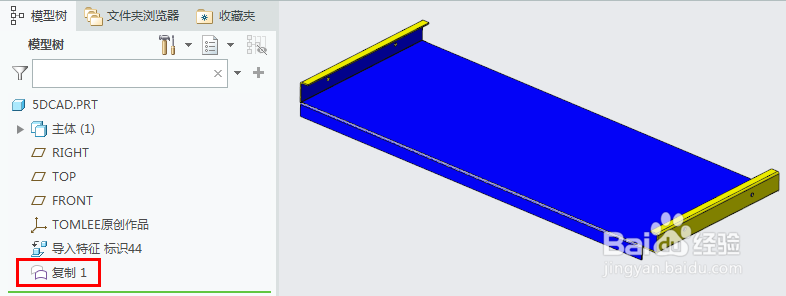

7、使用复制曲面的快捷键，先Ctrl+C复制，然后Ctrl+V粘贴，点击确定完成复制特征的操作。
8、因为有了复制曲面准备偏移钣金壁，所以实体几何已经没有用处，这里我们框选后，使用移除特征把实体几何去除掉。点击确定完成移除特征操作后，实体几何不再显示，只留下蓝色的复制曲面。
9、开始转换钣金零件的操作，点击“操作”旁的箭头展开折叠菜单，选择“转换为钣金件”。
10、因为只有曲面的原因，这里使用的Creo7.0版本，所以接受默认的空钣金转换。

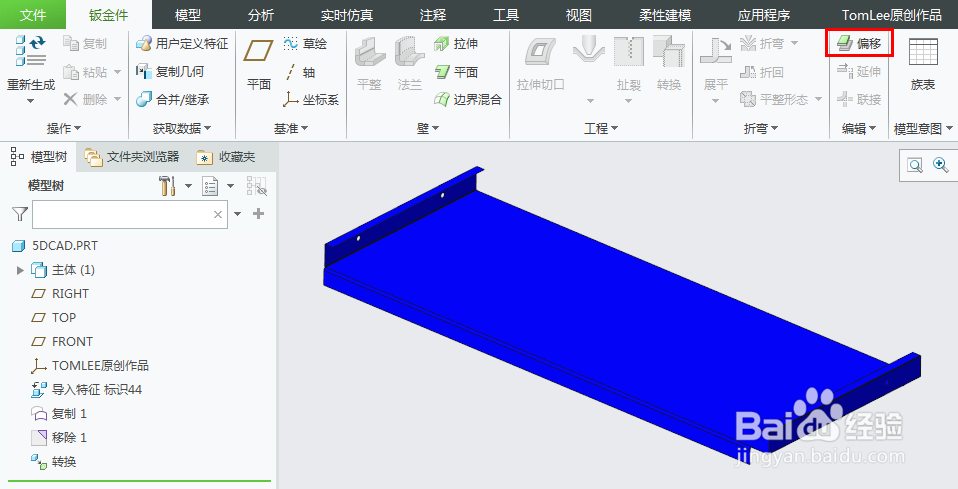

11、点击图标，启动偏移壁特征创建，选择蓝色面组，确认偏移方向和壁厚尺寸是否正确，点击确定完成偏移壁特征创建。
12、模型树选择复制曲面，在浮动工具栏中选择隐藏，钣金转换完成，细节部位观察，不再有刚才导入时的碎小区面了。使用复制曲面，移除实体，再转换钣金后偏移生成壁的方法，对于大部分的导入模型转换钣金件都适用。
