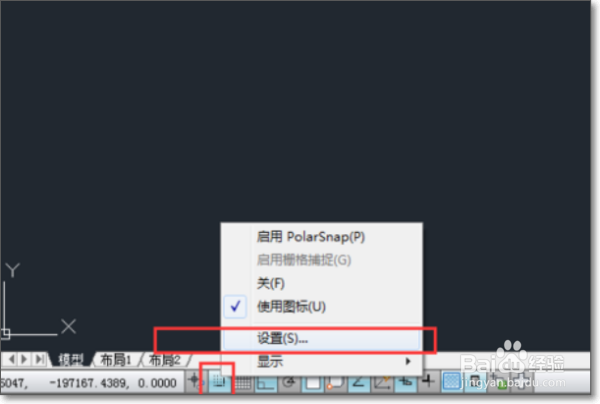

1、首先打开CAD，将CAD模式设置为 AutoCAD经典模式,在左下角找到捕捉模式F9，点击鼠标右键，
2、再点击设置按钮。
3、弹出草图设置对话框，点击捕捉和栅格-选择等轴测捕捉 （把矩形捕捉取消）

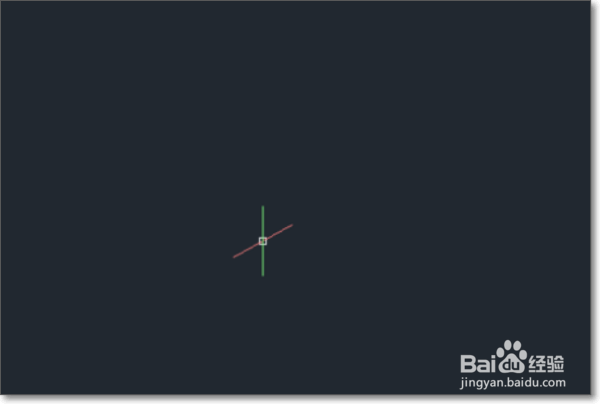

4、此时绘制页面出现红绿色的图标，表示此时可以绘制等轴测图形了
5、选择直线工具，开始绘制，按键盘上的F5可以变换轴测的方向，来进行绘制。绘制好后相同平行部分用按快捷键CO 进行复制，

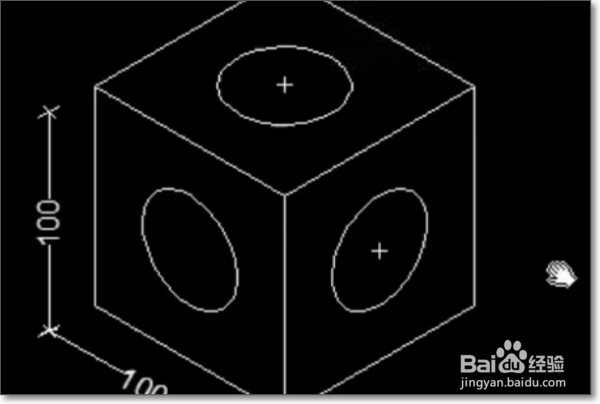

6、在此等轴测捕捉模式的基础上画轴侧圆，输入快捷键el 再输入 i 以起点为圆心绘制轴侧圆。完成效果图。
7、具体步骤总结如下：1、首先打开CAD，将CAD模式倦虺赳式设置为 AutoCAD经典模式,在左下角找到捕捉模式F9，点击鼠标右键，2、再点击设置按钮。3、弹出草图设置对话框，点击捕捉和栅格-选择等轴测唁洧乌盆捕捉 （把矩形捕捉取消）4、此时绘制页面出现红绿色的图标，表示此时可以绘制等轴测图形了5、选择直线工具，开始绘制，按键盘上的F5可以变换轴测的方向，来进行绘制。绘制好后相同平行部分用按快捷键CO 进行复制，6、在此等轴测捕捉模式的基础上画轴侧圆，输入快捷键el 再输入 i 以起点为圆心绘制轴侧圆。完成效果图。
