表格软件FineReport教程：[7]模板设计

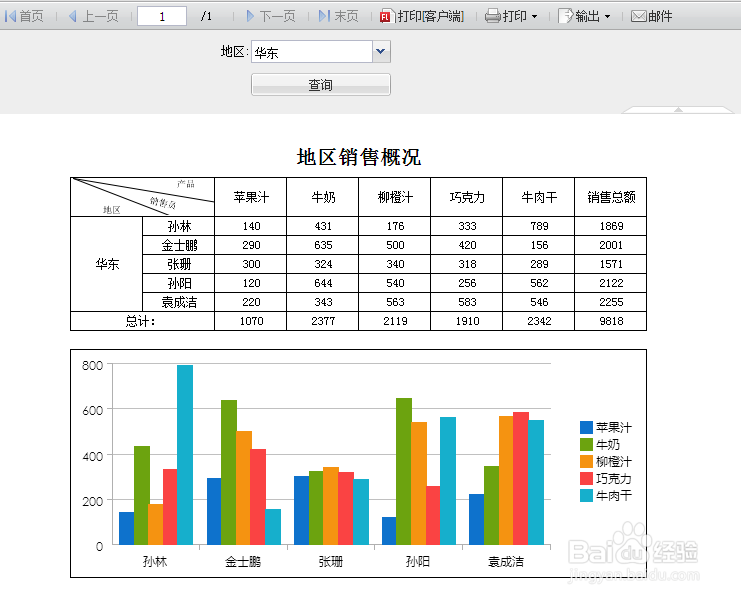

1、模板设计效果展示如下图：

标题：合并A1~D2单元格，写入：地区销售概况。

2、边框：首先我们先来选中从A3~D5这一片区域，点击工具栏中的“+”按钮，在系统弹出的边框对话框中，选择“+”按钮，同时添加内部和外部边框。

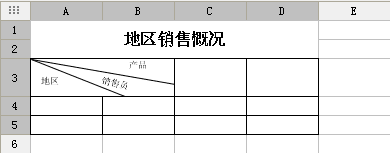

斜线：合并A3~B3。右击该单元格，选择单元格元素，在二级菜单中，选择斜线。系统会弹出一个斜线编辑的对话框，在文本编辑框中写入我们在斜线当中要加入的内容：产品|销售员|地区，可以通过添加空格来调整文字的位置。如下图所示：

1、绑定数据列

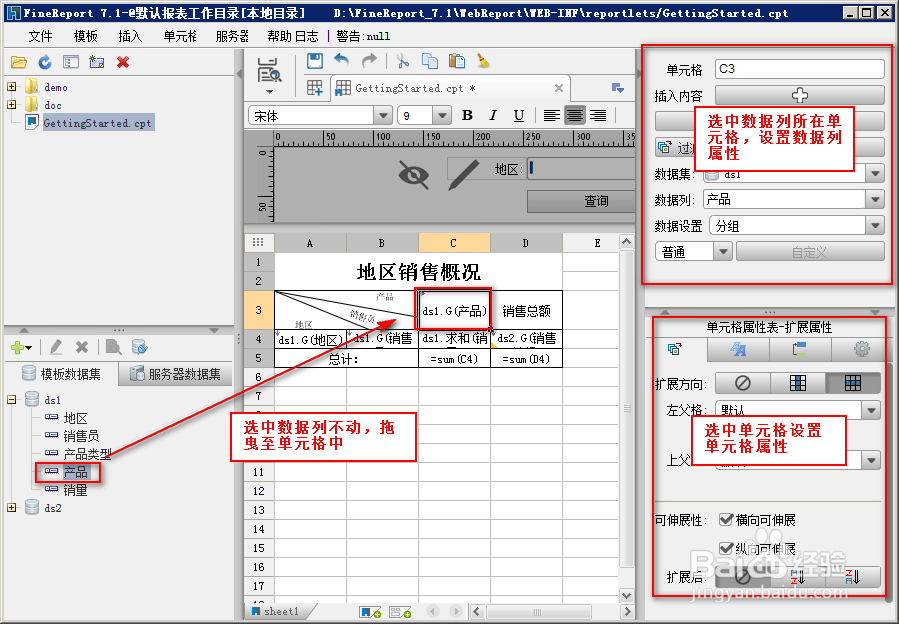

将数据列拖拽至单元格，并设置单元格的属性，设置位置及方法如下图：

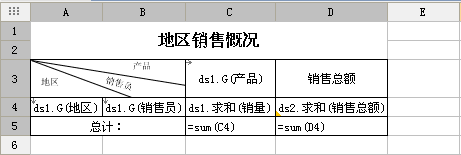

2、按照上图方法，将下表中对应数据列拖入到单元格中：

3、多数据集关联

由于模板中的数据来自于两个不同的数据集，要将不同数据集的数据建立联系，需要用到数据过滤。

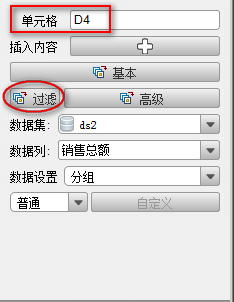

选择D4单元格，点击设计器右侧上方的单元格属性面板中的过滤按钮，如下图：

4、打开过滤设置面板，添加如下过滤条件， 使得ds2中的“销售员”数据列等于ds1中销售员的值。

5、最终效果如下图：

1、参数界面布局

点击参数界面，进入参数编辑界面，我们在ds1数据集中定义了参数“地区”。

可以在参数界面的右侧下方区域看到我们所有定义好的参数，点击全部添加，将会使用默认的布局形成参数界面。

用户可以根据需要将参数界面调整到自己喜欢的样式。

2、参数控件风格

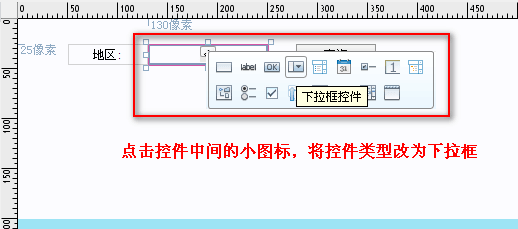

将地区参数控件类型改为下拉框，如下图：

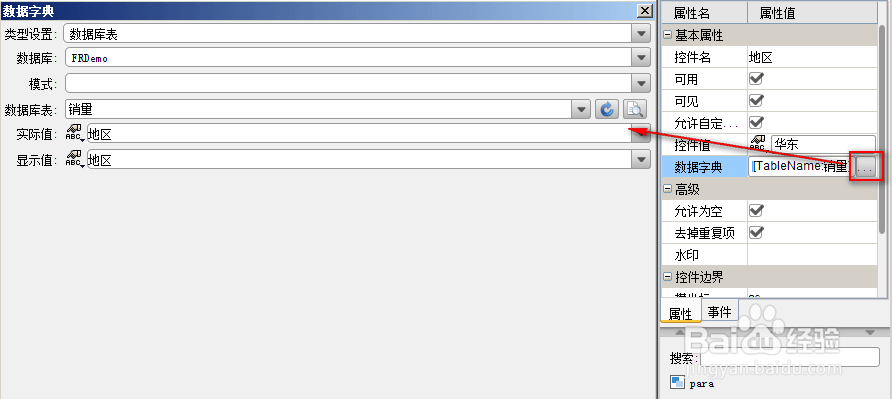

3、选中下拉框控件，在右上方属性表中，设置下拉框的数据字典，选择数据库表>FRDemo>销量，实际值和显示值都为地区字段：

1、插入图表

合并A7~D18单元格，选择菜单栏上插入>单元格元素>图表，弹出图表向导对话框如下图，这里选择柱形图>柱形图，点击确定：

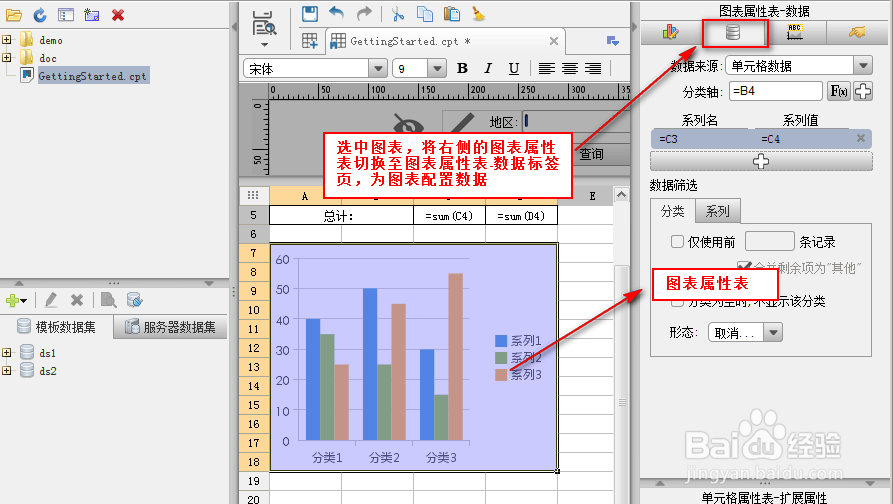

2、选中图表，在右侧上方的图表属性面板中选择图表属性表-数据，图表数据来源使用默认单元格数据。

分类轴输入公式=B4；

系列名和系列值，分别为=C3和=C4，如下图：

点击保存，图表绘制完成。

3、图表扩展属性设置

这里只想让图表反映整体情况，所以应为不扩展，上下父格均为无。

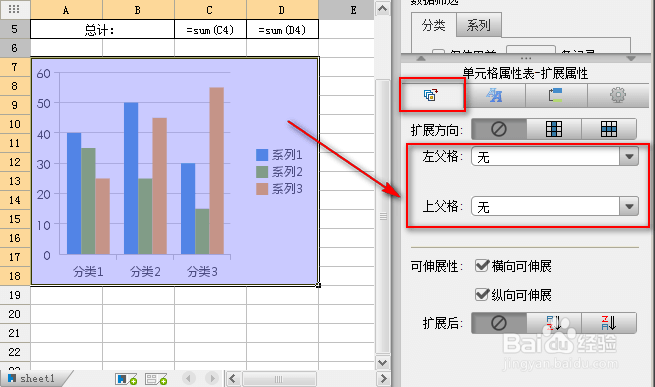

选择图表，在设计界面右下方单元格扩展属性面板设置如下图

1、直接点击分页预览，即可在浏览器端查看效果
