1、如下图示，
打开Proe软件，新建一缺省的实体零件

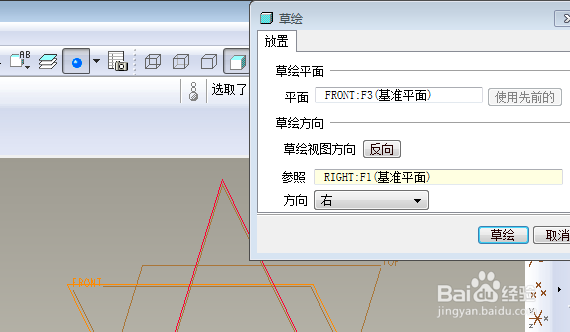

2、如下所示，
执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。
3、如下所示，
激活矩形命令，以坐标原点为起点画一个矩形，
双击修改尺寸：200x100，
点击右边工具栏中的√，完成并退出草绘。

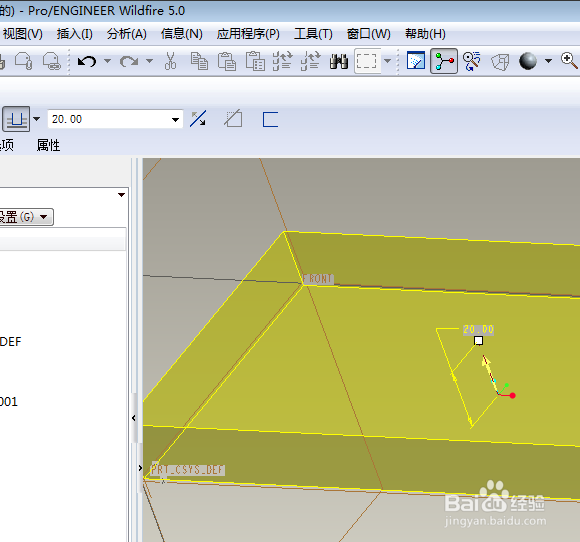

4、如下所示，
双击修改拉伸高度为20，
回车，完成并结束本次拉伸操作。
5、如下所示，
点击右边工具栏中的倒角命令，
左上角设置倒角尺寸为100，
点击两个对角棱边，
回车完成并结束本次倒角操作。
6、如下所示，
点击右边工具栏中的倒圆角命令，
左上角设置倒角半径为R10，
点击两个对角棱边，回车，完成并结束本次倒圆角操作。
7、如下所示，
隐藏所有的基准，
至此，
这个三维实体零件就创建完成，
本次训练结束。
