1、如下图所示，千篇一律，打开Pro/e5.0软件，用缺省模板新建一个实体零件文件。

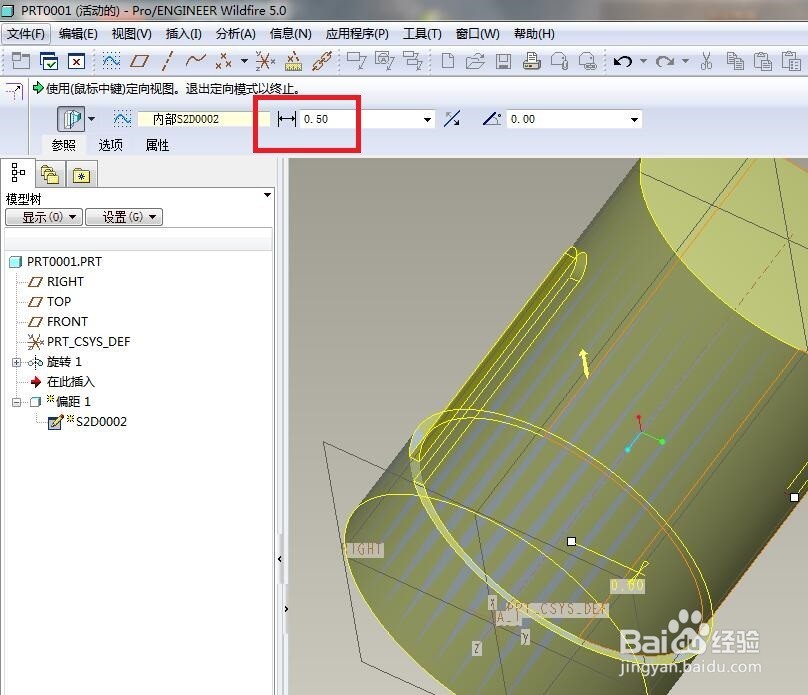

3、进行“带斜度的偏移”操作。————首先如下第一幅图所示，1、选中红色曲面，2、执行【编辑——偏移】，—斑从腧笮———然后如下第二幅图所示，1、选择偏移方式为“带斜度的偏移”，2、点击“参照”，3、点击“定义”。————然后如下第三幅图所示，1、点击“TOP面”，2、点击“草绘”。————然后如下第四幅所示，1、用“类型”命令将实体边线显示出来，2、用直线命令画两条等高的竖直线段，3、用“圆弧”命令画一个与两条线段相切的圆，4、将多余的线段裁剪掉，5、标注尺寸，6、√，完成并退出草绘。————然后如下第五幅图所示，1、软件左上角设置距离0.5，2、软件右上角点击√，完成带斜度的偏移操作。

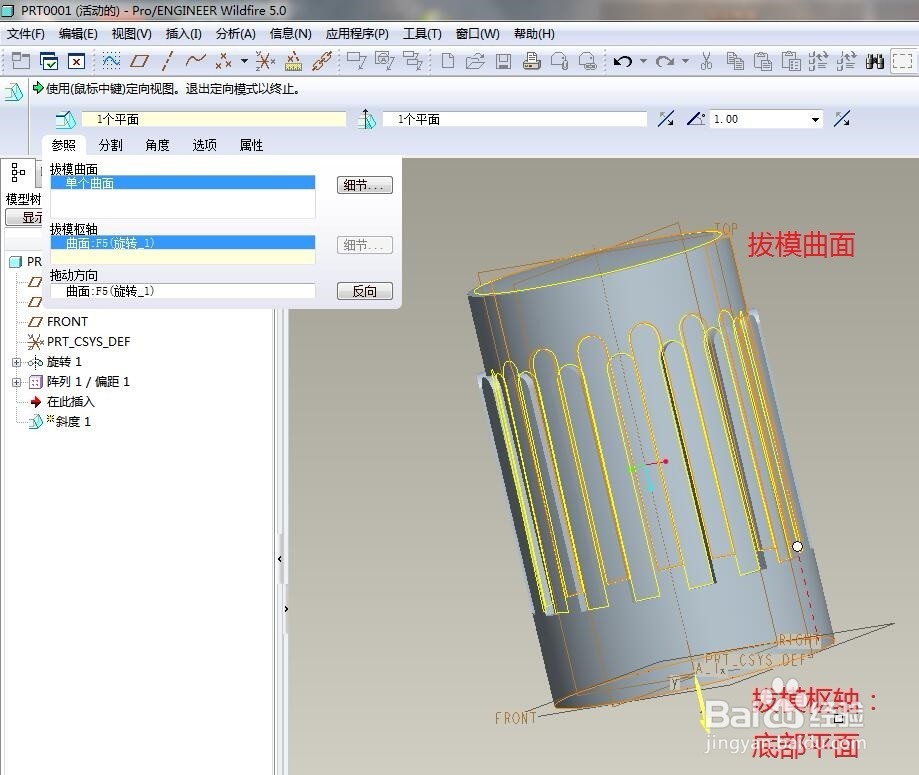

5、进行拔模操作。具体如下图所示：1、点击工具箱中的“拔模”图标，2、软件左上角点击“参照”，3、拔模曲面一栏点击柱体侧面，4、拔模枢轴一栏点击底部平面，5、角度默认1°，直接右上角打√。

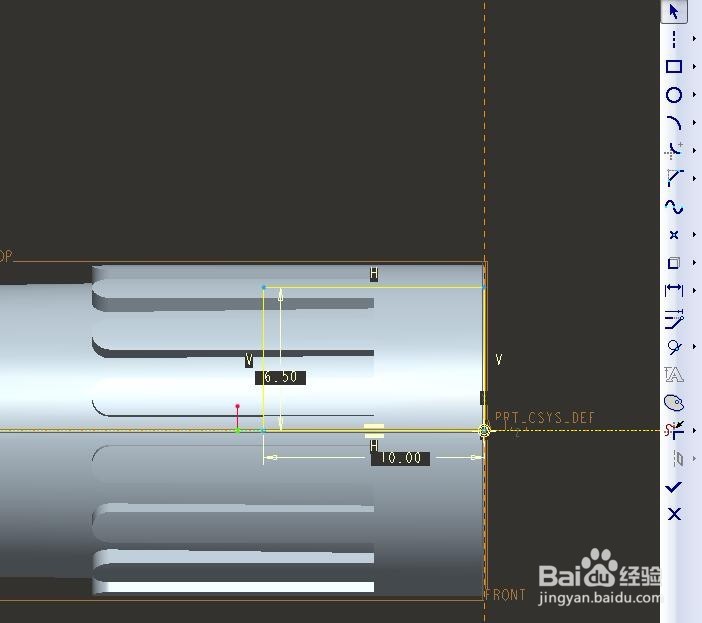

7、旋转创建内孔特征。————首先如下第一幅图所示，先后点击：旋转——位置——定义——TOP面——草绘。————然后如下第二幅图所示，进入到草绘环境，先画中心线，再画矩形，再用“类型”命令将边线显示出来，标注尺寸，删除刚刚显示的“边线”，打√。————然后如下第三幅图所示，软件左上角点击“去除材料”图标，软件右上角打√。

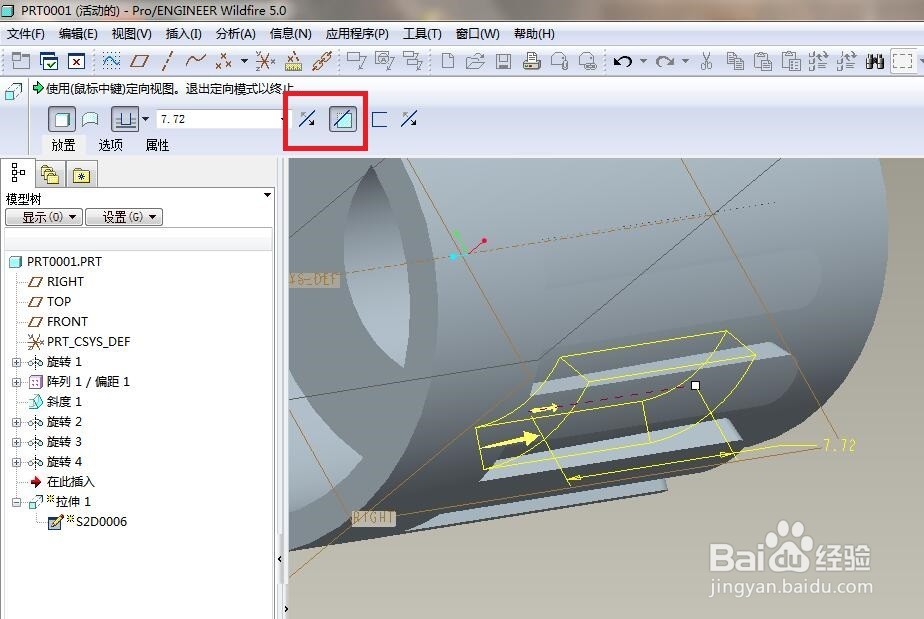

9、拉伸创建弧形槽。————首先如下第一幅图所示，执行【拉伸——放置——定义——红色四角星所在实体平面——草绘】————然后如下第二幅图所示，进入到草绘环境，先以坐标原点为圆心画两个圆，一大一小，同心，然后以圆心为起点画两条直线段，线段分布在纵坐标两侧，裁剪成下图中的扇形，标注尺寸，打√，完成并退出草绘。————然后如下第三幅图所示，软件左上角调整方向，点击“去除材料”图标，软件右上角点击√，完成一个弧形槽的创建。
11、创建旋转实体。————首先如下第一幅图所示，执行【旋转——位置——定义——TOP面——草驻账答峰绘】————然后如下第二幅图所示，进入到草绘环境，首先画一棰很于秋条纵向中心线，没有这条线，旋转不会成功，然后用“类型”命令将实体边线显示出来，画好一条圆弧线段，标注尺寸，将显示出来的实体边线裁剪掉，用一条直线段将圆弧两端封闭起来，打√，完成并退出草绘。————然后如下第三幅所示，退出草绘之后，直接软件右上角打√，完成这个实体的创建。
