1、打开CAD软件，此处以2010版本为例。
2、建立图层（快捷键la），图层设置常规的有：文字层、轴线殿秩痊肭层（一般0.3mm，红色点划线）、图框层、粗线层（一般0.4mm，实线）、细线层（一般0.15mm，实线）等，并且根据需要设置好线宽和颜色。
3、根据自己绘制图的尺寸，大概有个图框尺寸和绘制比例的概念。比如，绘制一个范围为41000mm*58000mm的图，初定使用A2的图框，图框比例为1：100，其他情况以此类推。

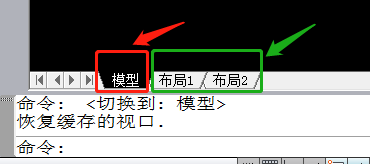

4、模型里绘制好图之后，在布局空间完成出图图框及文字描述标注等设置。
5、在布局里放好相应尺寸的图框，比如A4图纸（420mm*297mm），根据绘图尺寸，姑百钠恁确定图框内图的比例。此处用到的开视口快捷键为：MV，定好图之后记得锁定视口，依次绘制其他视口的图形。
6、文字标注的时候注意需要根据打印比例改变文字大小，如果比例是1：100，CAD中文字的高度就是350mm。
