如何建立轴的三维模型

 时间：2026-04-23 04:33:16

1、新建文件，命名轴1，去除默认模板，点击确定

如何建立轴的三维模型

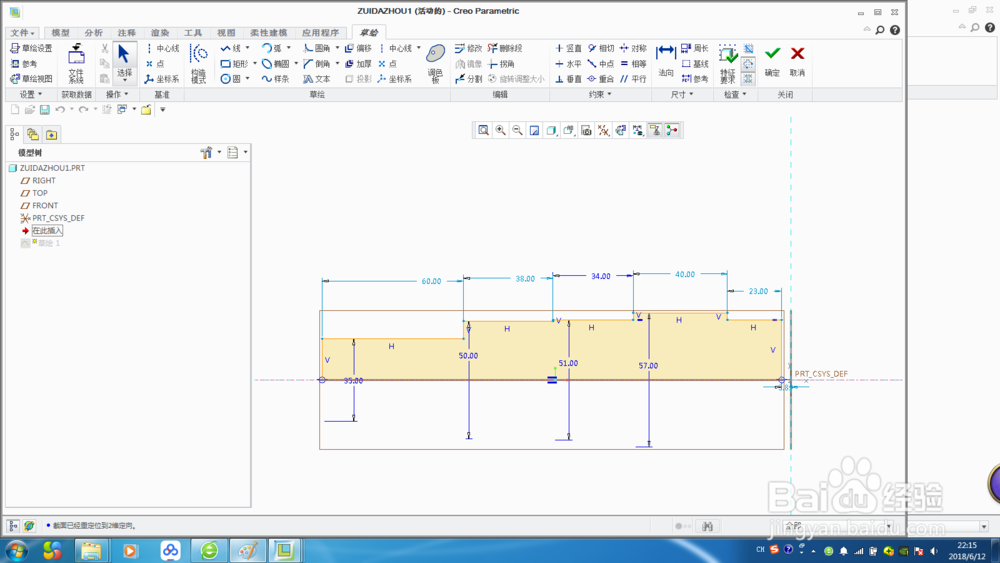

2、草绘，选择草绘平面，绘制草绘如下

如何建立轴的三维模型

3、旋转，实体如下图

如何建立轴的三维模型

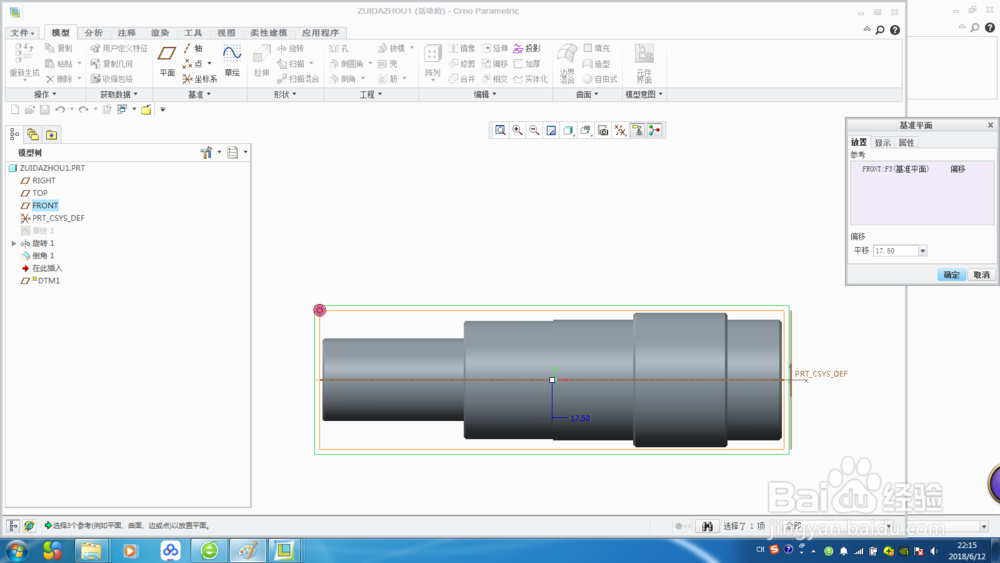

4、选择参考平面，偏移形成DTM1面

如何建立轴的三维模型

5、草绘如下

如何建立轴的三维模型

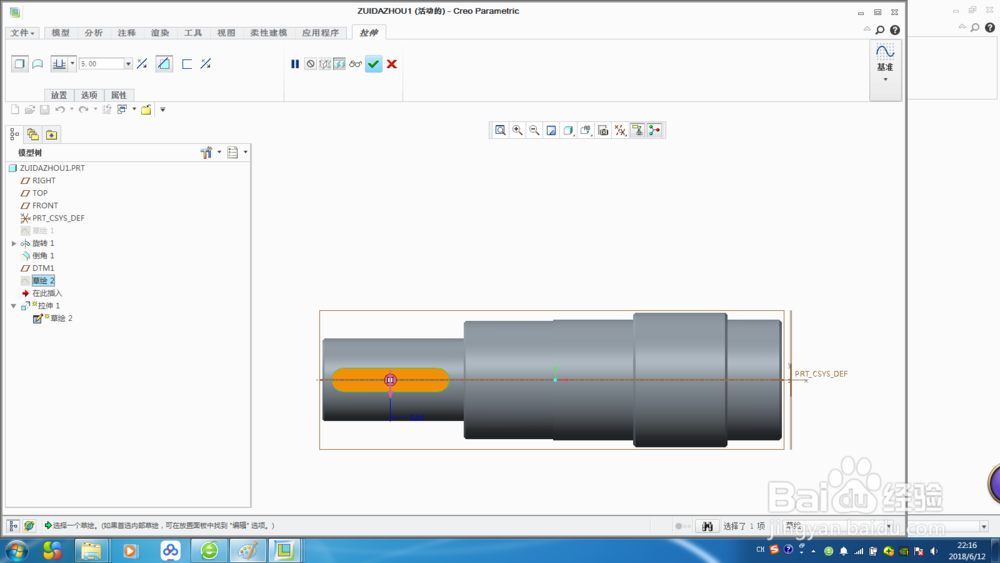

6、拉伸实体，去除材料，形成键槽

如何建立轴的三维模型

7、草绘，拉伸去除材料，形成第二个键槽

如何建立轴的三维模型
