如何将图片按照实际尺寸放到cad中

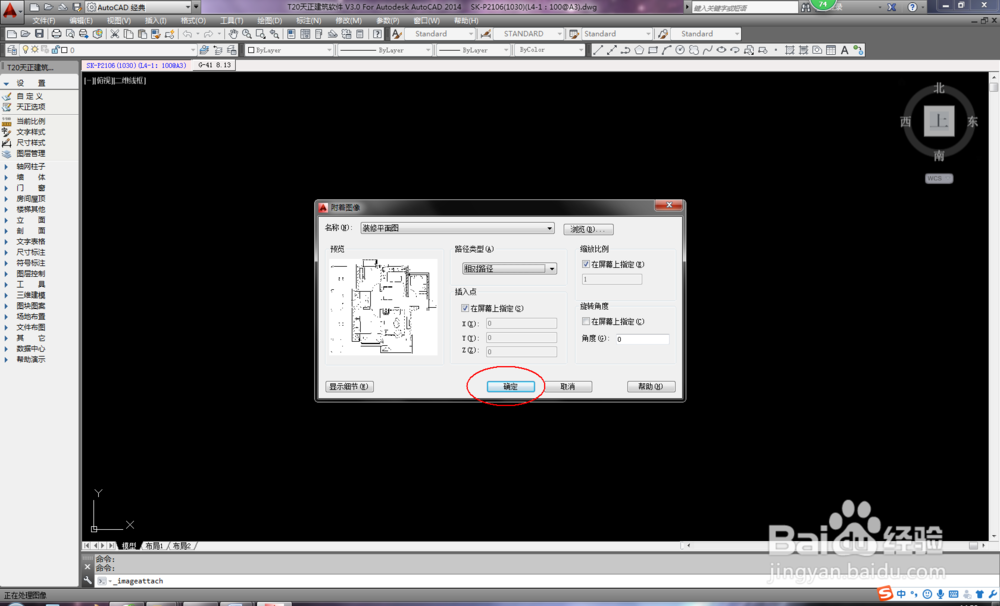

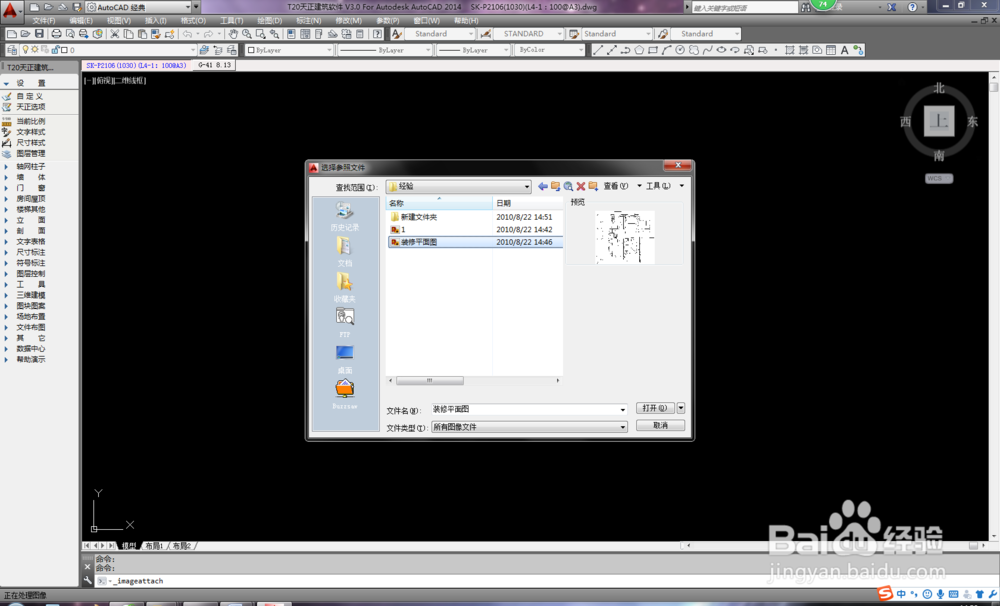

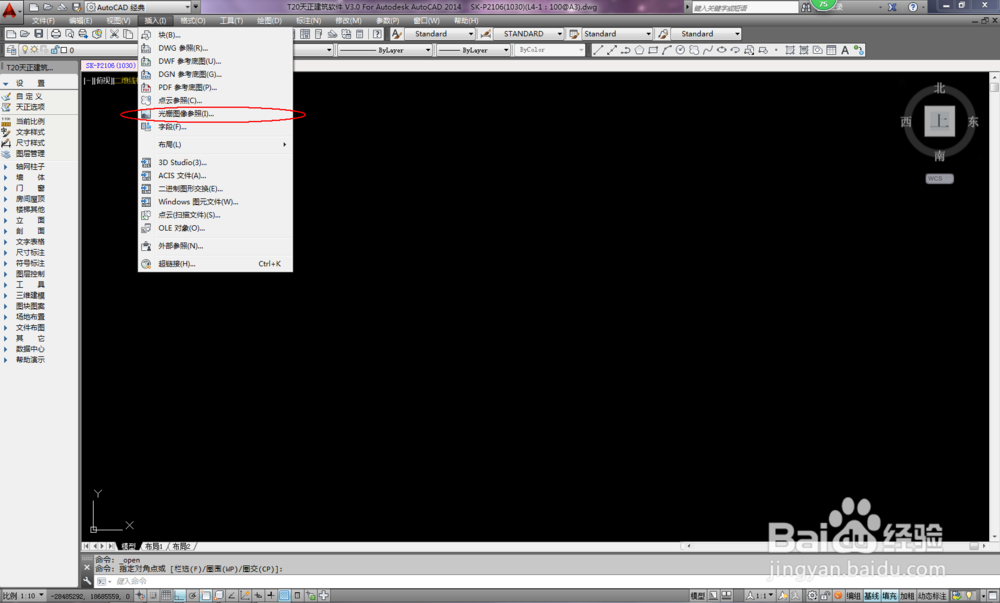

1、打开CAD 选择插入 光栅图像，选择图片保存的位置

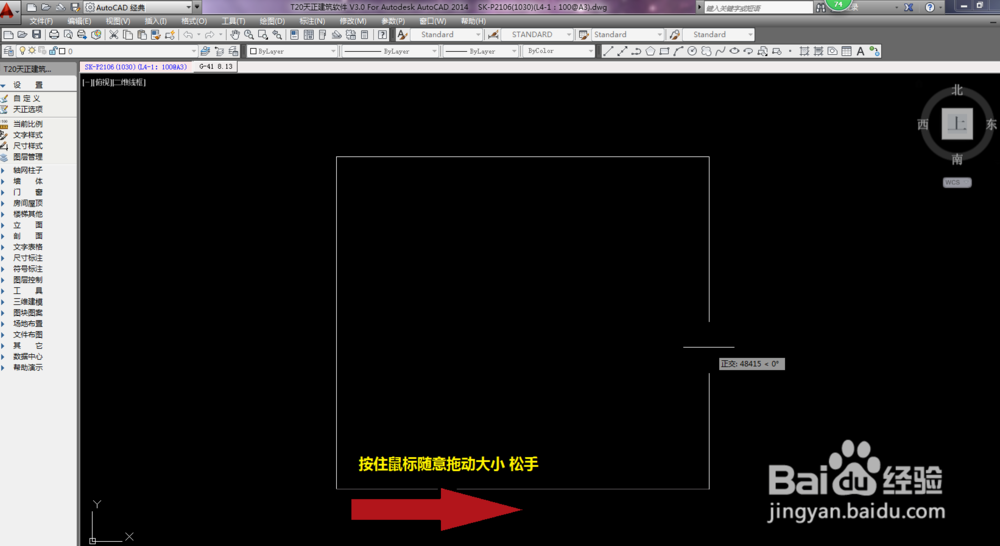

2、鼠标左键随意拖动大小 松手放置图片后，点击确认

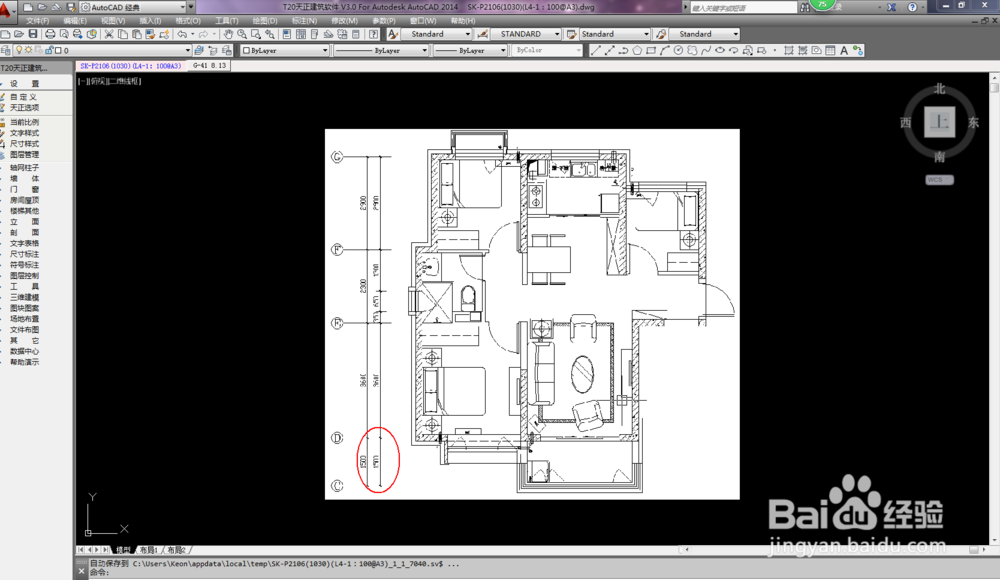

3、找到图片内可参考数值的位置

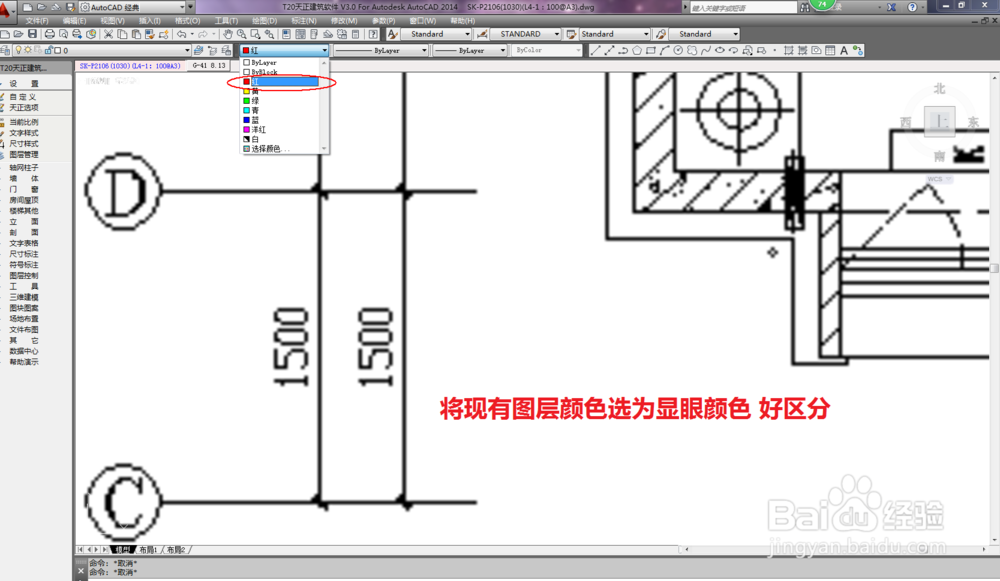

4、将现处图层颜色 改为显眼的颜色，为了捕捉时容易区分。

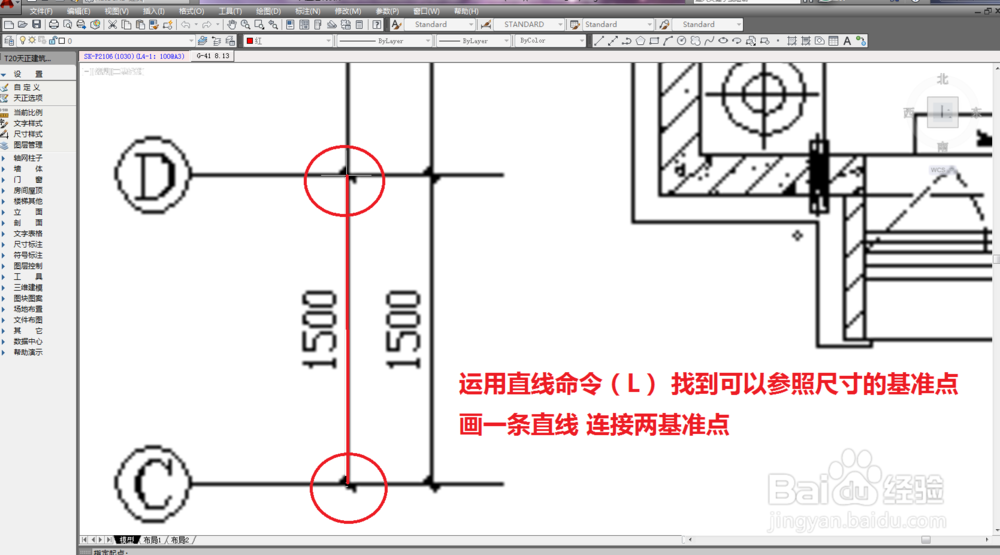

5、输入直线命令，将参照物两边基准点连接

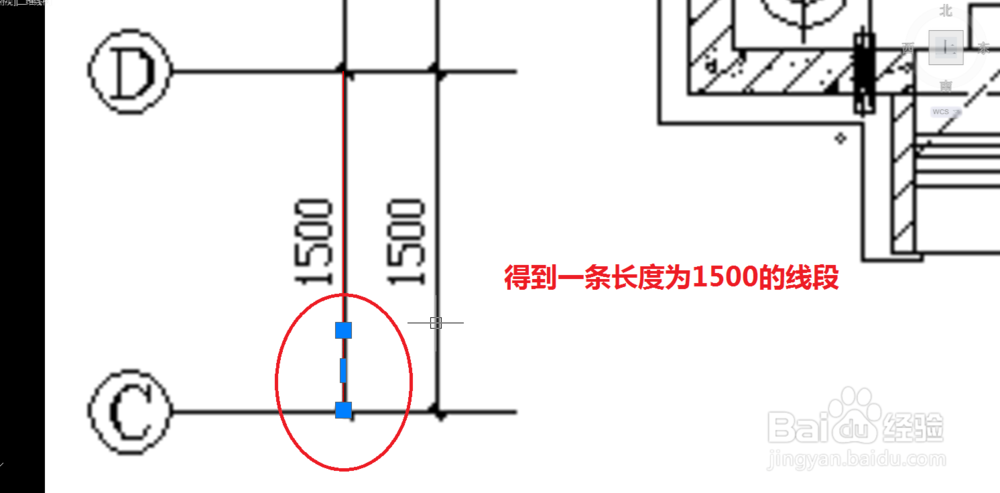

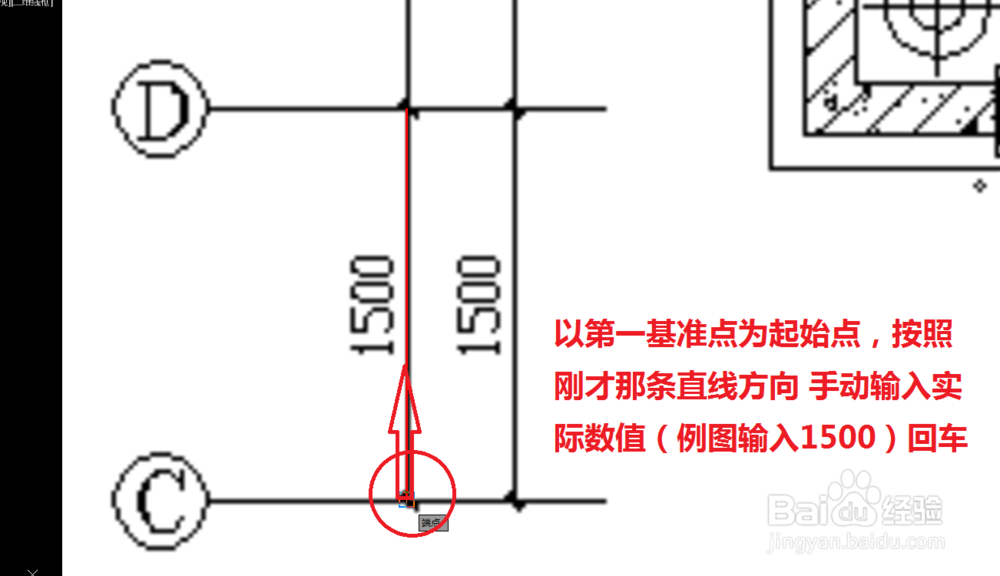

6、以第一基准点为起始点，按照刚才那条直线方向 手动输入实际数值（例图输入1500）回车 得到一条1500长线段

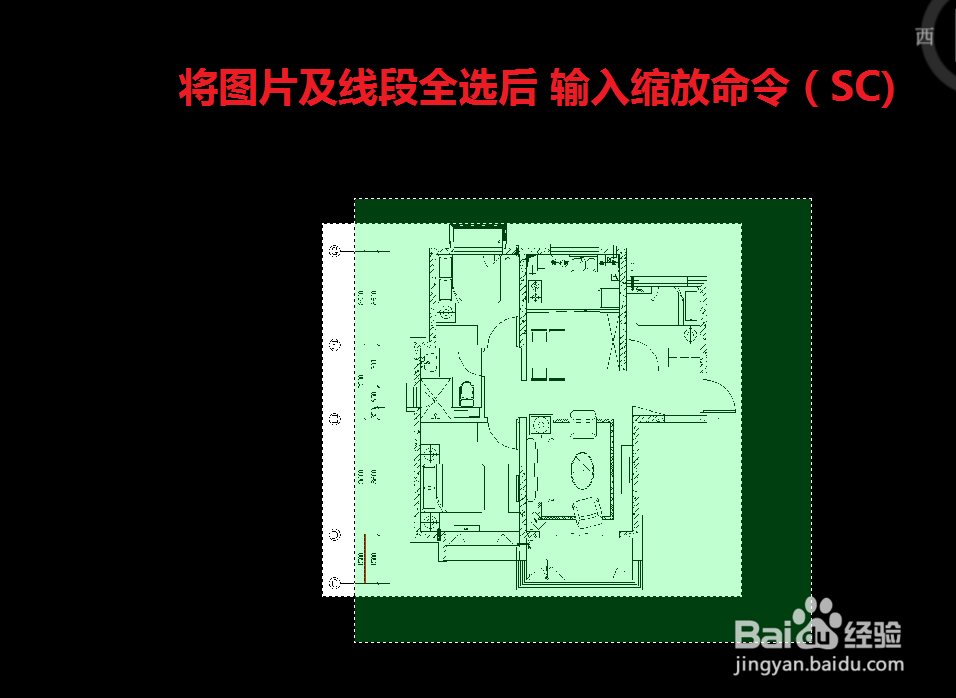

7、将图片及线段全选上

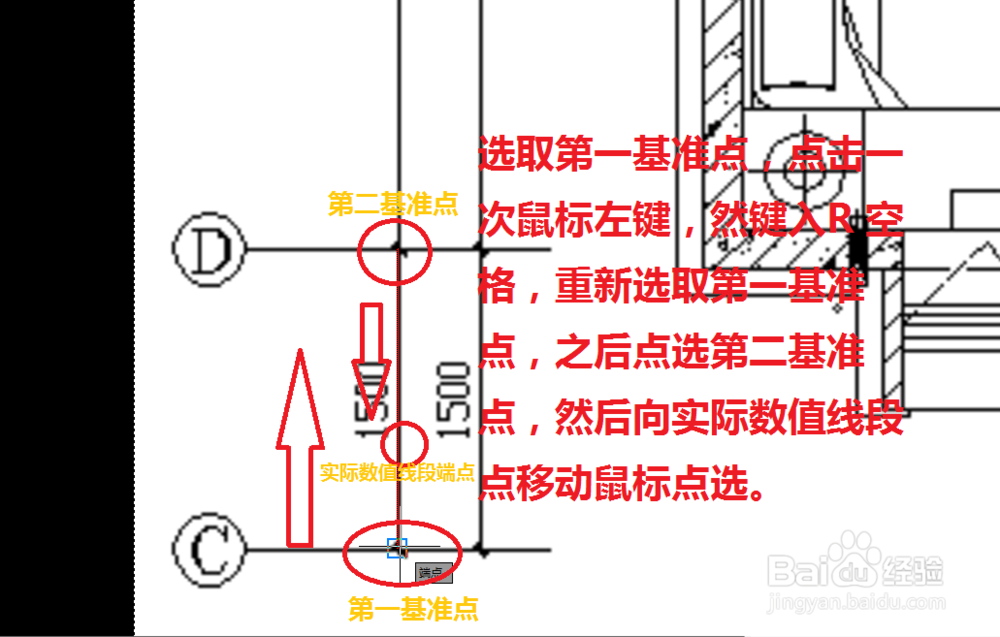

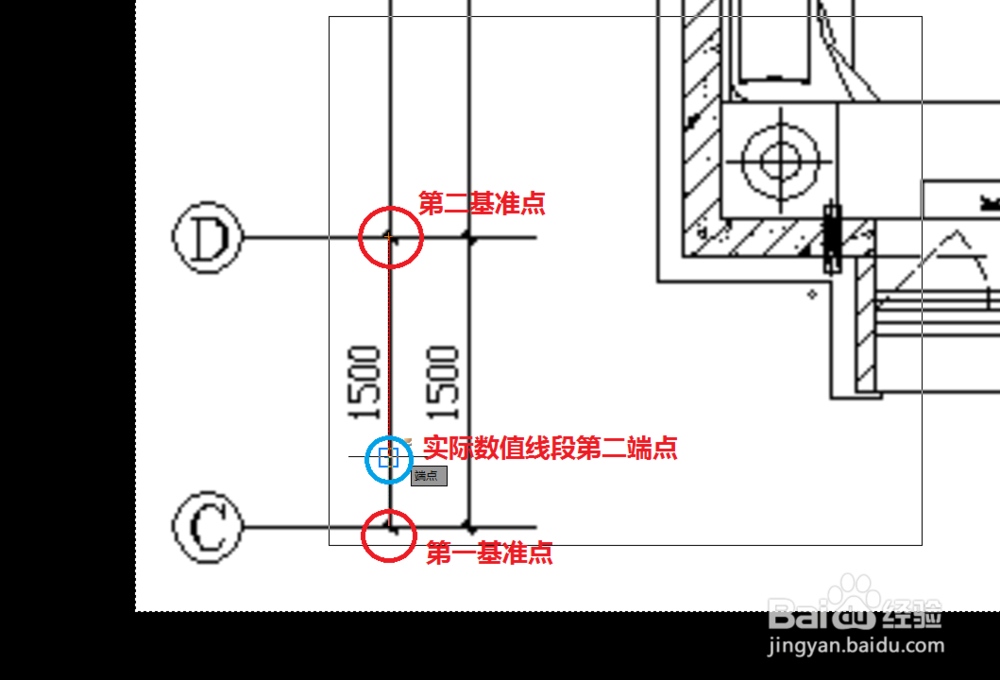

8、关键步骤：选取第一基准点，点击一次鼠标左召堡厥熠键，然键入R 空格，重新选取第一基准点，之后点选第二基准点，拖动鼠标向实际数值线段第二端点移动点选。

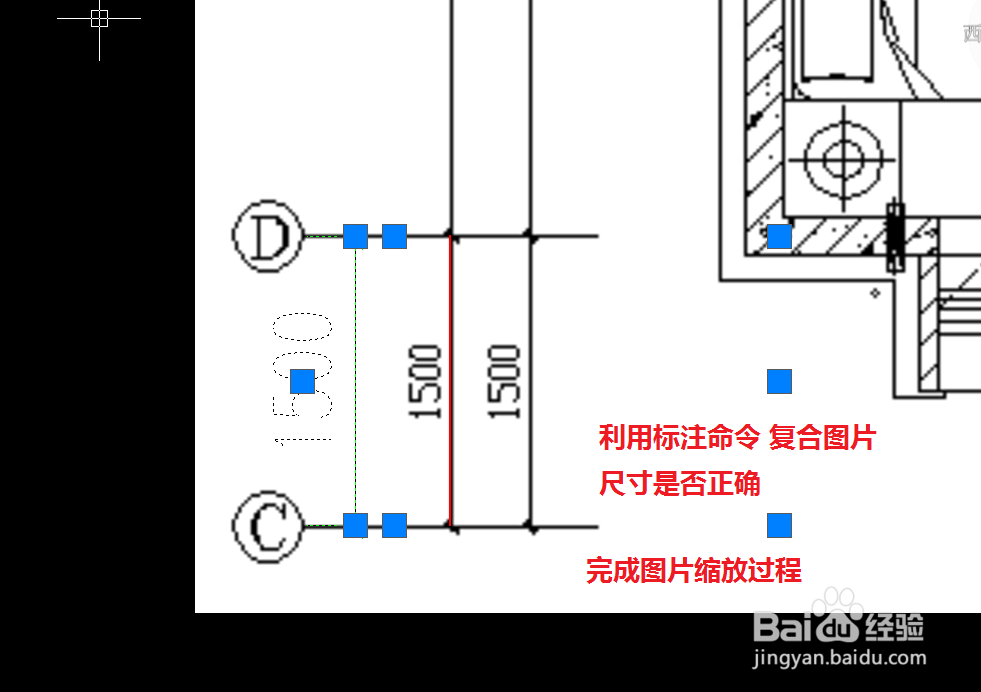

9、输入标注命令（dli） 复合图片是否正确

10、本方法可用在很多方面 比如：地图截图 具有部分尺寸的平面图 或者通过照片去判断照片内其他物体尺寸等。
